18CNC-5A3S
詳情介紹

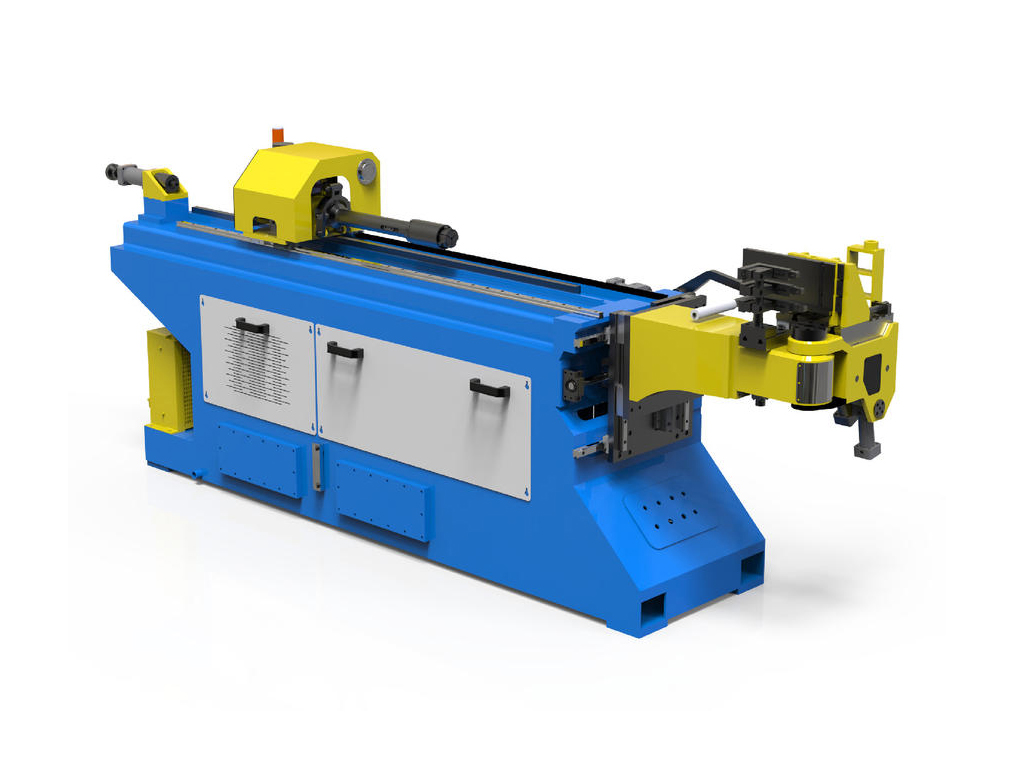

18型多層模數控彎管機采用了伺服電機、壓縮空氣及液壓三種動力源驅動設備動作,來實現高速、精準的數字化控制彎管成型。
本機的分解動作包括:夾緊、彎管、抽芯、送料、轉管、脫模、換模。
全自動彎管的動作流程:
- 夾緊管件(液壓驅動,包括主夾以及導夾兩個夾管動作);
- 彎管(伺服電機驅動,通過行星減速機以及螺旋傘齒輪傳動進行彎管動作);
- 送料(伺服電機驅動,連續彎管時,兩個彎角之間的直線距離定位);
- 轉管(伺服電機驅動,連續彎管時,兩個彎弧平面之間的空間夾角定位);
- 脫模(伺服電機驅動,控制管件脫離/貼近彎管輪模);
- 換模(伺服電機驅動,同時安裝多套彎管模具時,實現模層之間的切換);
- 抽芯(液壓驅動,用于薄壁及小半徑管件彎曲時使用,可選擇關閉)。
